فرن النيكل الحديدي هو فرن صناعي متخصص يستخدم في إنتاج النيكل الحديدي، وهو عبارة عن سبيكة من الحديد والنيكل. باعتباري أحد الموردين الرائدين لأفران النيكل الحديدي، فإنني أدرك أهمية كل مكون في ضمان التشغيل الفعال والموثوق لهذه الأفران. في منشور المدونة هذا، سوف أتعمق في المكونات الرئيسية لفرن النيكل الحديدي، وأشرح وظائفها وأهميتها في عملية الإنتاج.
1. فرن شل
غلاف الفرن هو الهيكل الخارجي لفرن النيكل الحديدي، مما يوفر الإطار المادي والاحتواء للنظام بأكمله. وهي مصنوعة عادةً من صفائح فولاذية عالية القوة يمكنها تحمل درجات الحرارة المرتفعة والضغوط الميكانيكية الناتجة أثناء التشغيل. تم تصميم الغلاف ليكون أسطواني الشكل، مما يساعد في توزيع الضغط الداخلي والحرارة بالتساوي. كما أنه يعمل كحاجز وقائي، ويمنع تسرب الغازات الساخنة والمواد من الفرن.
يختلف سمك غلاف الفرن حسب حجم الفرن وظروف تشغيله. غالبًا ما يتم لحام حلقات التسليح على طول الصدفة لتعزيز سلامتها الهيكلية. تساعد هذه الحلقات على مقاومة التشوه وضمان استقرار الفرن على المدى الطويل.
2. بطانة حرارية
داخل هيكل الفرن، يتم تركيب بطانة مقاومة للحرارة. تعد البطانة المقاومة للحرارة أمرًا بالغ الأهمية لأنها تحمي غلاف الفرن من الحرارة الشديدة المتولدة أثناء عملية إنتاج النيكل الحديدي. تتميز المواد المقاومة للحرارة بنقاط انصهار عالية وخصائص عزل حراري ممتازة.

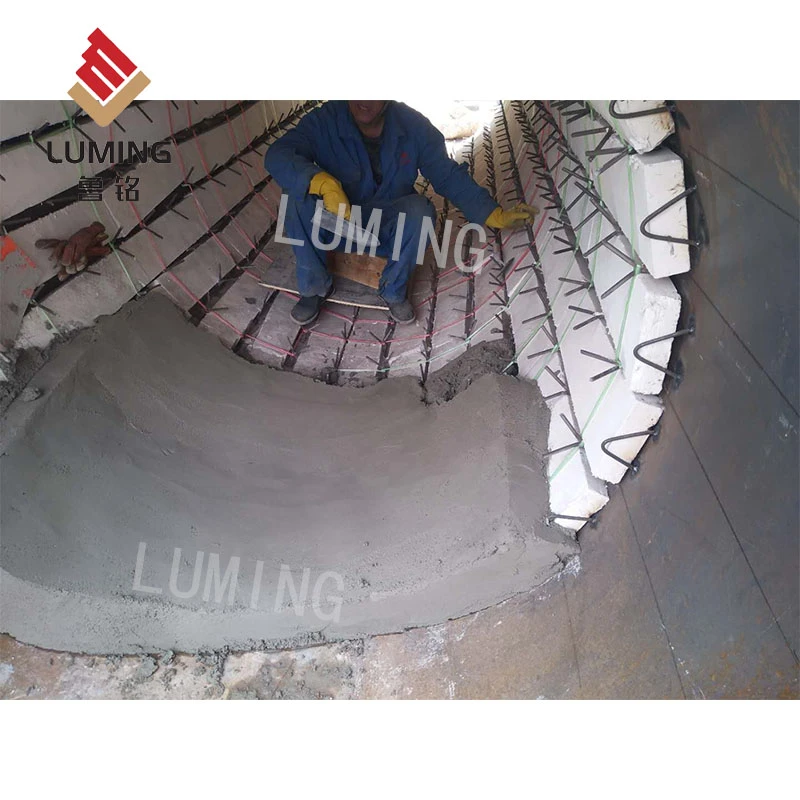

تشمل المواد المقاومة للحرارة الشائعة المستخدمة في قمائن الحديد والنيكل الطوب الحراري، والحراريات المتجانسة، والبطانيات المصنوعة من ألياف السيراميك. الطوب الناري عبارة عن كتل مشكلة مسبقًا مصنوعة من الطين الحراري أو مواد أخرى مقاومة لدرجات الحرارة العالية. يتم وضعها بنمط محدد لتشكل بطانة مستمرة. ومن ناحية أخرى، يتم تركيب الحراريات المتجانسة ككتلة واحدة، غالبًا عن طريق الصب أو إطلاق النار. يمكن أن تتوافق مع الأشكال المعقدة وتوفر بطانة أكثر سلاسة. تُستخدم بطانيات ألياف السيراميك في المناطق التي تتطلب المرونة والعزل الخفيف.
تلعب البطانة المقاومة للحرارة أيضًا دورًا في التحكم في نقل الحرارة داخل الفرن. ومن خلال تقليل فقدان الحرارة من خلال غلاف الفرن، فإنه يساعد على تحسين كفاءة استخدام الطاقة في الفرن والحفاظ على بيئة درجة حرارة ثابتة للتفاعلات الكيميائية المشاركة في إنتاج النيكل الحديدي.
3. نظام التدفئة
نظام التسخين هو المسؤول عن رفع درجة الحرارة داخل فرن النيكل إلى المستوى المطلوب لعمليات الصهر والاختزال. هناك عدة أنواع من أنظمة التدفئة المستخدمة في أفران الحديد والنيكل، بما في ذلك أنظمة التدفئة التي تعمل بالغاز، والنفط، والكهرباء.
تُستخدم أنظمة التدفئة التي تعمل بالغاز على نطاق واسع نظرًا لتكلفتها المنخفضة نسبيًا وكفاءتها العالية. يتم حرق الغاز الطبيعي أو الغازات الأخرى القابلة للاحتراق في مواقد تقع على طول الفرن. تم تصميم الشعلات لخلط الغاز مع الهواء بالنسب الصحيحة لضمان الاحتراق الكامل. وينتج عن ذلك توليد كمية كبيرة من الحرارة، والتي يتم نقلها إلى المواد الموجودة داخل الفرن.
تعمل أنظمة التدفئة التي تعمل بالزيت بطريقة مشابهة لأنظمة التدفئة التي تعمل بالغاز، ولكنها تستخدم زيت الوقود كمصدر للطاقة. تُستخدم أنظمة التدفئة الكهربائية، على الرغم من كونها أقل شيوعًا في إنتاج النيكل الحديدي على نطاق واسع، في بعض التطبيقات المتخصصة. ويستخدمون سخانات المقاومة الكهربائية لتوليد الحرارة، مما يوفر تحكمًا دقيقًا في درجة الحرارة.
4. نظام تغذية المواد
يتم استخدام نظام تغذية المواد لإدخال المواد الخام إلى فرن النيكل. تشمل المواد الخام الرئيسية لإنتاج الحديد والنيكل الخامات المحتوية على النيكل، مثل خامات اللاتريت، وعوامل الاختزال، مثل الفحم أو فحم الكوك.
يتكون نظام التغذية عادة من قادوس، وسيور ناقلة، ومغذيات. يقوم القادوس بتخزين المواد الخام ويسمح بالإمداد المستمر لأحزمة النقل. تقوم سيور النقل بنقل المواد إلى وحدات التغذية، والتي تتحكم في معدل إدخال المواد إلى الفرن. تم تصميم وحدات التغذية لضمان التوزيع الموحد للمواد عبر المقطع العرضي للفرن، وهو أمر ضروري لإنتاج فعال ومتسق.
5. نظام معالجة الغاز
أثناء تشغيل فرن النيكل، يتم توليد كمية كبيرة من الغازات، بما في ذلك أول أكسيد الكربون، وثاني أكسيد الكربون، وثاني أكسيد الكبريت. ونظام معالجة الغاز مسؤول عن جمع هذه الغازات ومعالجتها والتخلص منها بطريقة صديقة للبيئة.
يشتمل نظام معالجة الغاز على سلسلة من القنوات والمراوح وأجهزة غسل الغاز. تجمع القنوات الغازات الساخنة من الفرن وتنقلها إلى المراوح. توفر المراوح الضغط اللازم لتحريك الغازات عبر النظام. تستخدم أجهزة غسل الغاز لإزالة الملوثات من الغازات. على سبيل المثال، يمكن استخدام أجهزة الغسل الرطبة لإزالة ثاني أكسيد الكبريت عن طريق تفاعله مع محلول الغسل.
يلعب نظام معالجة الغاز أيضًا دورًا في استعادة الحرارة. يمكن استخدام الغازات الساخنة الخارجة من الفرن للتسخين المسبق للمواد الخام الواردة أو توليد البخار، والذي يمكن استخدامه في عمليات صناعية أخرى. وهذا يساعد على تحسين كفاءة استخدام الطاقة بشكل عام في عملية إنتاج النيكل الحديدي.
6. نظام تفريغ المنتج
بمجرد إنتاج الحديد والنيكل في الفرن، فإنه يحتاج إلى تفريغه من الفرن. تم تصميم نظام تفريغ المنتج لإزالة النيكل المنصهر والخبث بأمان وكفاءة من الفرن.
يتكون نظام التفريغ عادةً من فتحة التنصت، ومغسلة، ومغرفة. ثقب التنصت عبارة عن فتحة صغيرة في الجزء السفلي من الفرن يتدفق من خلالها النيكل المنصهر والخبث. المغسلة عبارة عن قناة توجه المواد المنصهرة من فتحة التنصت إلى المغرفة. المغرفة عبارة عن حاوية كبيرة يمكنها استيعاب الحديد المنصهر والخبث حتى يتم نقلهما إلى المرحلة التالية من عملية الإنتاج.
7. نظام التحكم
نظام التحكم هو عقل فرن النيكل. فهو يراقب وينظم جميع جوانب تشغيل الفرن، بما في ذلك درجة الحرارة والضغط ومعدل تغذية المواد ومعدل تدفق الغاز.
تستخدم أنظمة التحكم الحديثة أجهزة استشعار ومحركات متقدمة لجمع البيانات وإجراء التعديلات في الوقت الفعلي. على سبيل المثال، يتم تركيب أجهزة استشعار لدرجة الحرارة في مواقع مختلفة داخل الفرن لمراقبة ملف درجة الحرارة. بناءً على قراءات درجة الحرارة، يمكن لنظام التحكم ضبط إمداد الوقود للشعلات للحفاظ على درجة الحرارة المطلوبة.
يتضمن نظام التحكم أيضًا واجهة بين الإنسان والآلة (HMI)، والتي تسمح للمشغلين بمراقبة تشغيل الفرن وإجراء التعديلات اليدوية إذا لزم الأمر. توفر هذه الواجهة تمثيلاً مرئيًا لمعلمات الفرن، مثل درجة الحرارة والضغط ومعدلات التدفق، وتسمح للمشغلين بإدخال الأوامر ونقاط الضبط.
تقنيات الفرن ذات الصلة
بالإضافة إلى أفران الحديد والنيكل، هناك أنواع أخرى من الأفران المستخدمة في صناعة المعادن. على سبيل المثال،تعميم السرير المميع (cfb)هو نوع من الأفران يستخدم طبقة مميعة من الجزيئات لتحقيق نقل الحرارة والتفاعلات الكيميائية بكفاءة. السيربونيز كولينتم تصميمه خصيصًا لإنتاج المنغنيز الحديدي، وهو سبيكة من الحديد والمنغنيز. وأفران صناعة الليثيومتستخدم في إنتاج المواد ذات الصلة بالليثيوم.
خاتمة
باعتباري أحد موردي قمائن الحديد والنيكل، فإنني أدرك جيدًا أهمية كل مكون في فرن النيكل. يوفر غلاف الفرن الدعم الهيكلي، والبطانة المقاومة للحرارة تحمي من الحرارة، ونظام التسخين يرفع درجة الحرارة، ونظام تغذية المواد يوفر المواد الخام، ونظام معالجة الغاز يدير الغازات، ونظام تفريغ المنتج يزيل المنتج النهائي، ونظام التحكم يضمن التشغيل الفعال والمستقر.
إذا كنت في السوق لشراء فرن النيكل الحديدي أو لديك أي أسئلة حول منتجاتنا، فأنا أشجعك على الاتصال بنا لإجراء مناقشة تفصيلية. يمكننا تزويدك بحلول مخصصة بناءً على متطلبات الإنتاج المحددة الخاصة بك ومساعدتك على تحقيق الأداء الأمثل والفعالية من حيث التكلفة في عملية إنتاج الحديد والنيكل.
